汽車冷氣~膨脹閥作用原理構造研究 !


一般汽車使用膨脹閥有4種...ps 有些圖轉自網路著作專有..

1.美國車使用較多....限流管


2.歐洲車較多及日本車系




3.單線式膨脹閥.


4.雙線式膨脹閥..

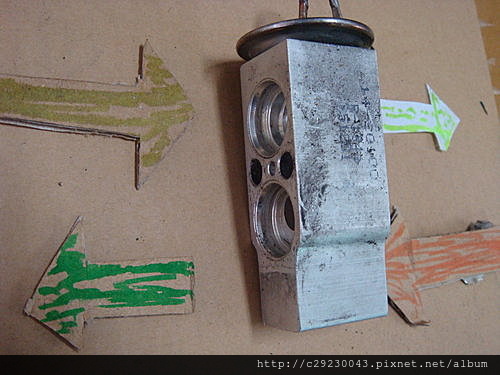

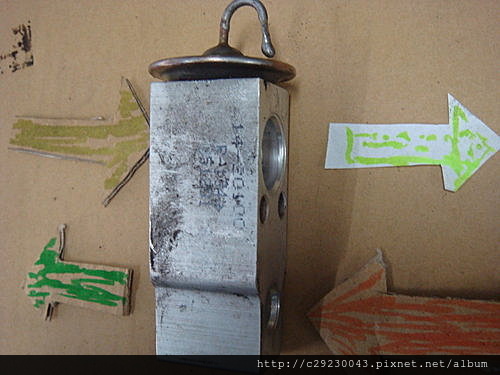

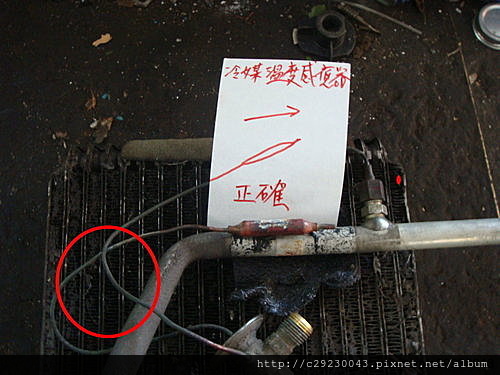

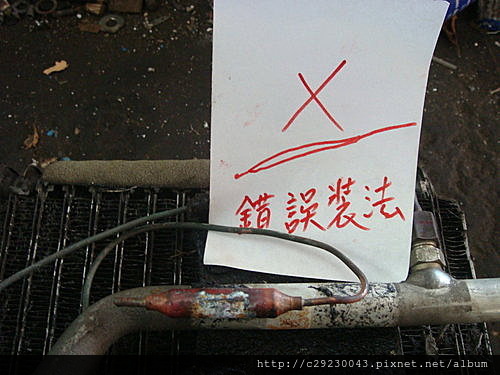

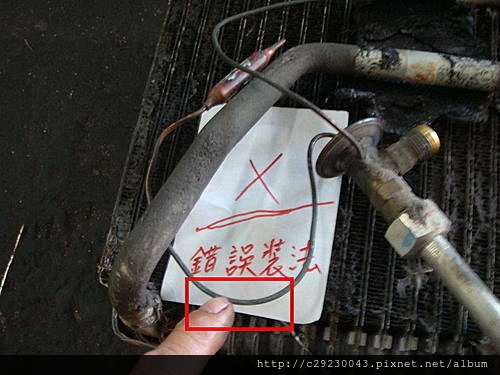

膨脹閥作用~汽車空調製冷係統采用的感溫式膨脹閥.也叫熱力膨脹閥.它是利用裝在蒸發器出口處的感溫包來感知製冷劑蒸氣的過熱度(過熱度是指蒸氣實際溫度高於蒸發溫度的數值).由此來調節膨脹閥開度的大小.從而控製進入蒸發器的液態製冷劑流量.感溫包和蒸發器出口管接觸.蒸發器出口溫度降低時.感溫包.毛細管和薄膜上腔內的液體體積收縮.膨脹閥閥口將閉合.借以限製製冷劑(汽車冷媒)進入蒸發器. 相反.如果蒸發器出口溫度升高.膨脹閥量口將開啟. 借以增加製冷劑流量(冷媒流量)。膨脹閥也保護壓縮機...因為液體冷媒不能壓縮..會讓壓縮機損壞...所以要霧化氣體~壓縮機才能壓縮.

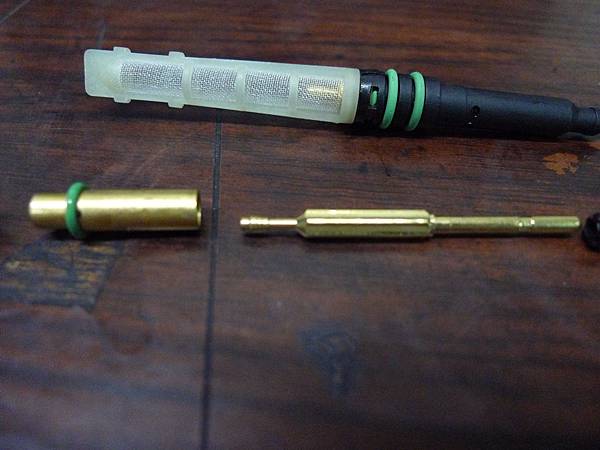

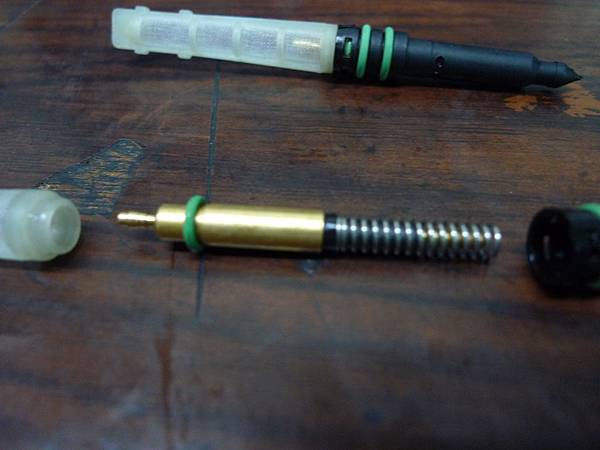

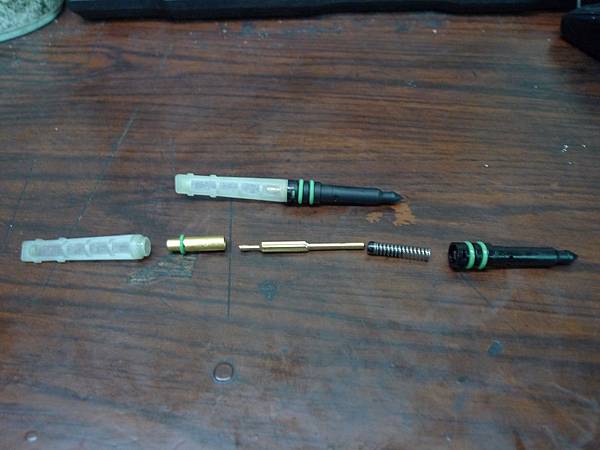

膨脹閥特殊應用的不同的膨脹閥.膨脹閥具有喇叭口連接,銅或銅/不鏽鋼雙金屬 焊連接的模式.內有彈簧.止擋彈簧片.控制大小流量針(限流孔)

感溫筒內有2個網子.中間裝了一些黑色小顆粒...不明物體(要專家才知道)

感溫筒內有氟氯.或氟氨冷媒...一點點而已.與汽車冷媒不同...就是有這些物質控制冷媒大小流量..要噴大.還是噴小.ps感溫筒內何種氣體要問製造商或專家..不要問我..


溫筒內有甚麼東東...用測冷媒儀器..測到不同氣體...顯示紅燈.B B叫




均壓管內是汽車冷媒與冷凍油....通過..所以均壓管線最好不要往下垂...有冷凍油太多時會引響流量.








膨脹閥內部甚麼樣構造或氣體..對修車者不重要..製造廠的學問...我若懂很多何必修車...大量製造零件...當董事長...

修車者學問是說:老化.性能差.限流針孔磨損.或阻塞.所以有拆裝時順便換新的原因.


裝新的膨脹閥故障時造成中溫高壓管震動.出聲音.搞署人..特殊案例.錄影存證
