汽車冷氣專業領域.冷氣不冷.使用毛細管車冷媒不足時如何補足~網站專業教學 毅修汽車~劉三


案例1.今天溫度20度c.高壓96.0psi  低壓20.4psi

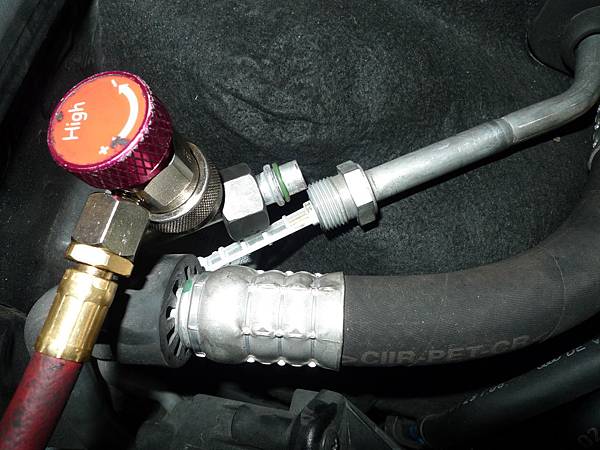

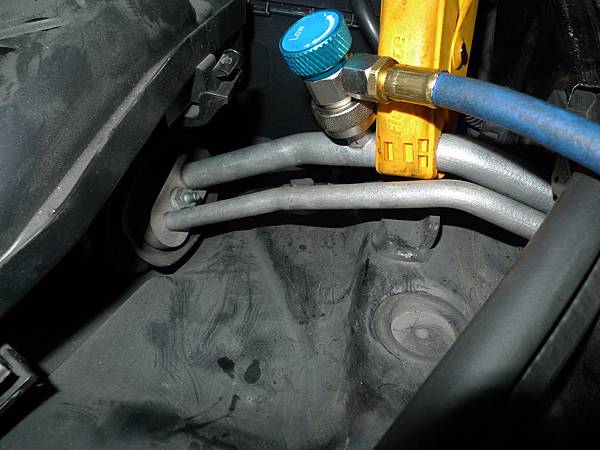

數位冷媒錶接上~冷氣健診分析

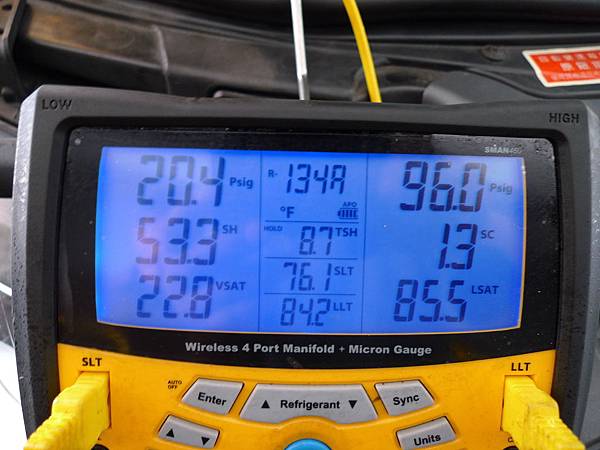

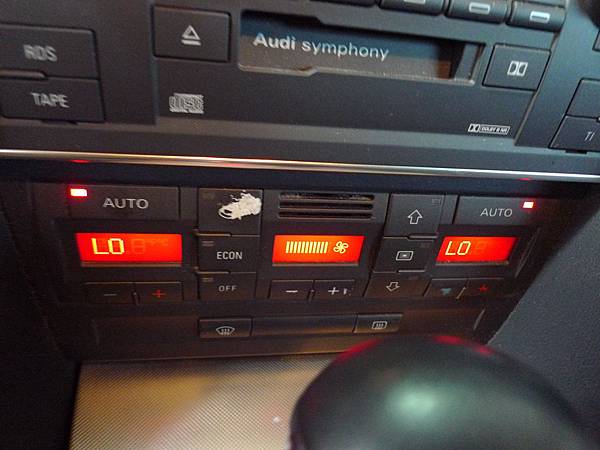

冷氣不冷~數位冷媒錶接上.數位冷媒錶分析數值~風速開最大冷度開最冷出風口溫度23.1度C

SH Superheat 過熱 國外測試英文版標準值是12-15度F(SH)    現在是53.3度f   這數據不正常

SC Subcooling 過冷國外測試英文版標準值是5-15度F(SC)    現在是1.3度f

SLT Suctin Line Temoerature 低壓管氣體溫度膨脹閥出來至低壓管的溫度. 現在是76.1度f.一般正常數值40-60度f之間  數據60往40越冷

LLT Liquid Line Temperature 液體飽和溫度高壓管散熱後要進入膨脹閥前(毛細管前)的溫度.現在是84.2度f

TSH Target Superheat 目標Superheat

VSAT Vapor Saturation Temperature 氣體飽和溫度20.6PSI時換算公式23.0度F溫度.

LSAT Liquid Saturation Temperature 液體飽和溫度 96.0PSI時換算公式85.5度F溫度.正常數值160-190psi.天冷一般正常數值120-140PSI

分析數值後~一般冷媒錶只看到高.低壓數值..看似正常.您可能不知道原因.

1.SH Superheat 過熱 國外測試英文版標準值是12-15度F(SH)    現在是53.3度f   這數據不正常

2.SLT Suctin Line Temoerature 低壓管氣體溫度膨脹閥出來至低壓管的溫度. 現在是76.1度f.一般正常數值40-60度f之間  數據60往40越冷

1~2項如何改善 ! 冷媒不純.冷媒不足.冷媒含水量高.毛細管有贓物阻塞

解決辦法1.清洗更換冷凍油.冷媒及冷凍油定量充填2.更換毛細管3.用更高品質壓縮機油及高純度冷媒.改善冷房率達到省油目地.

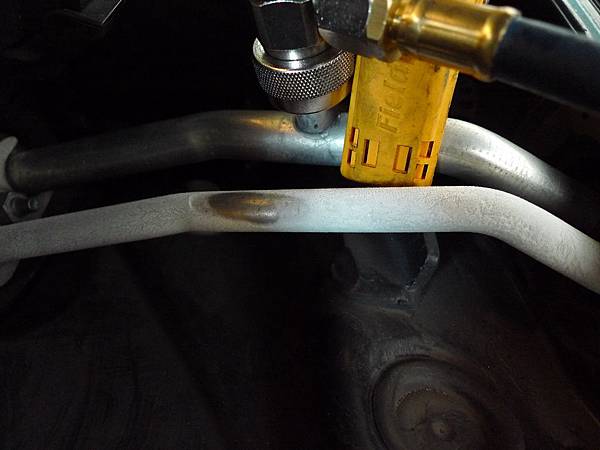

案例1冷媒不足.標是白色箭頭處..在這白色區域..


冷媒不純.冷媒不足.冷媒含水量高.補冷媒沒用....含水量高.

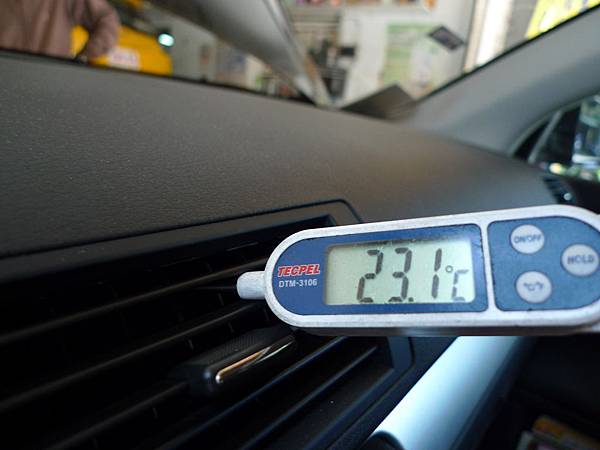

風速開最大冷度開最冷出風口溫度23.1度C

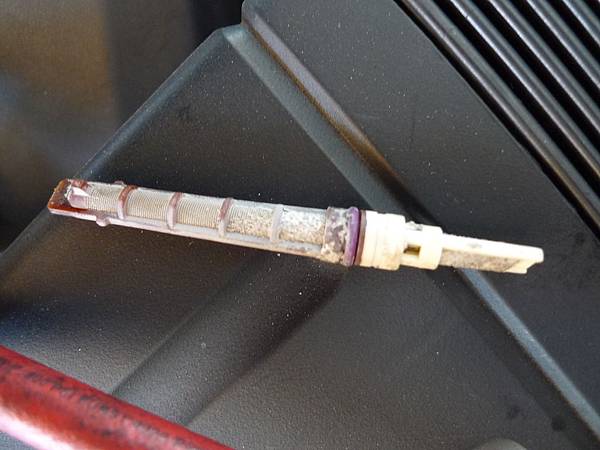

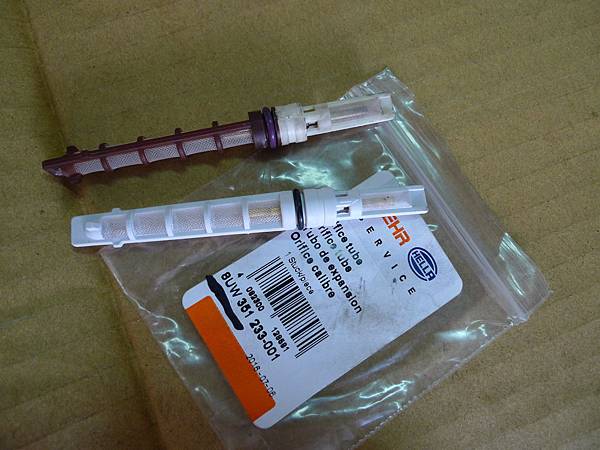

清洗過後更換毛細管..ㄟ拆出來白白的..這就是水與冷凍油結合產生的化學物.白色小顆粒..阻塞毛細管..流量不足.毛細管後提早霧化.到蒸發器時就不冷..導致出風口23.1度C


毛細管就是限流管.



要讓數據會說話..性能好.效率好.又耐用.大家高興就好.

這是按照A4冷媒及冷凍油定量秤重充填後數據

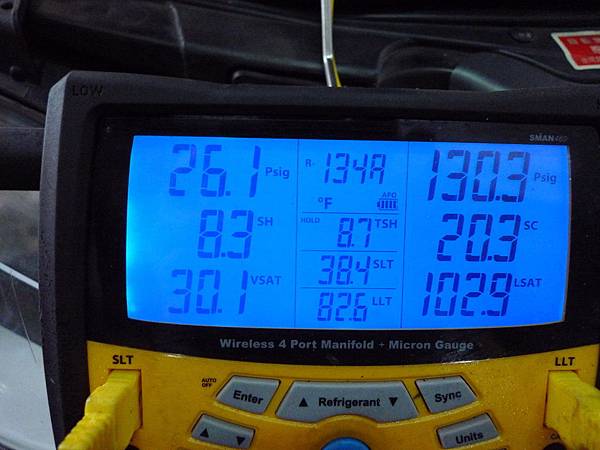

數位冷媒錶分析數值~15分鐘後.風速開最大冷度開最冷出風口溫度4.3度C

SH Superheat 過熱 國外測試英文版標準值是12-15度F(SH)    現在是8.3度f   這數據不正常

SC Subcooling 過冷國外測試英文版標準值是5-15度F(SC)    現在是20.3度f

SLT Suctin Line Temoerature 低壓管氣體溫度膨脹閥出來至低壓管的溫度. 現在是38.4度f.一般正常數值40-60度f之間  數據60往40越冷

LLT Liquid Line Temperature 液體飽和溫度高壓管散熱後要進入膨脹閥前(毛細管前)的溫度.現在是82.6度f

TSH Target Superheat 目標Superheat

VSAT Vapor Saturation Temperature 氣體飽和溫度26.1PSI時換算公式30.1度F溫度.

LSAT Liquid Saturation Temperature 液體飽和溫度 130.3PSI時換算公式102.9度F溫度.正常數值160-190psi

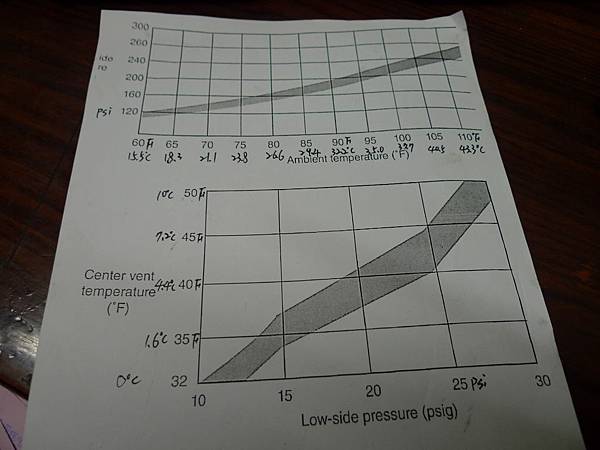

毛細管車冷媒定量補足曲線圖..適用長溫70-85度F 21-29度 C

白色區域冷媒不足.淡綠色標準曲域.咖啡色冷媒太多.

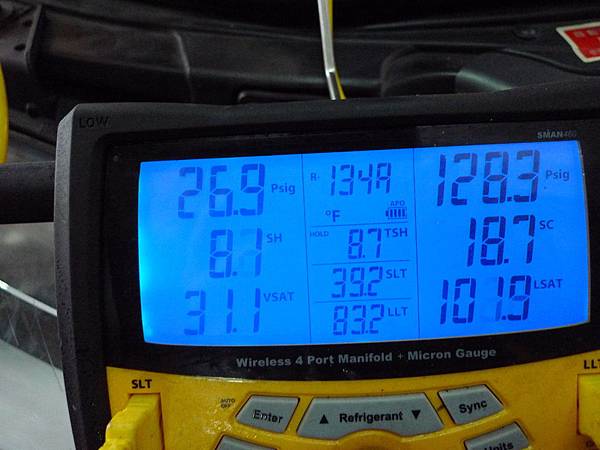

高壓128.3PSI LLT Liquid Line Temperature 液體飽和溫度高壓管散熱後要進入膨脹閥前(毛細管前)的溫度.現在是83.2度f  對上圖剛好白與淡綠交接處.

假設高壓150PSI液體飽和溫度高壓管散熱後要進入膨脹閥前(毛細管前)的溫度80度f .這樣表示補冷媒補到剛好..不多也不少.


白色箭頭處..



正常高.低壓壓力與溫度對照表~



案例2高壓131.2PSI 液體飽和溫度高壓管散熱後要進入膨脹閥前(毛細管前)的溫度121.7度f.明顯冷媒不足...白色箭頭處.

汽車冷氣毛細管車.要補充冷媒對照表線上教學.希望對修車人員有幫助.毅修汽車~劉三
