炎炎夏日 要如何知道自己冷氣系統正不正常 以下介紹幾種方法



非負載式系統效能測試

事前準備:

將車輛移到陰涼處 打開引擎蓋 關閉所有窗戶 開室內循環

開冷氣 將冷氣風速開到最大

維持引擎轉數1000rpm(+-50rpm) 持續15分鐘

長時間運轉 可以讓車內濕氣降低 讓該冷氣系統出風口達到最低溫度

測試過程:

1.首先紀錄車外散熱片前30cm處 環境溫度

2.紀錄冷氣系統在1000rpm高低壓數值 若有後空調系統 先關閉後方冷氣

3.測量中央出風口溫度

4.若有後空調系統 打開後方冷氣 紀錄1000rpm高低壓數值

5.紀錄3000rpm高低壓數值

6.比較下列圖表

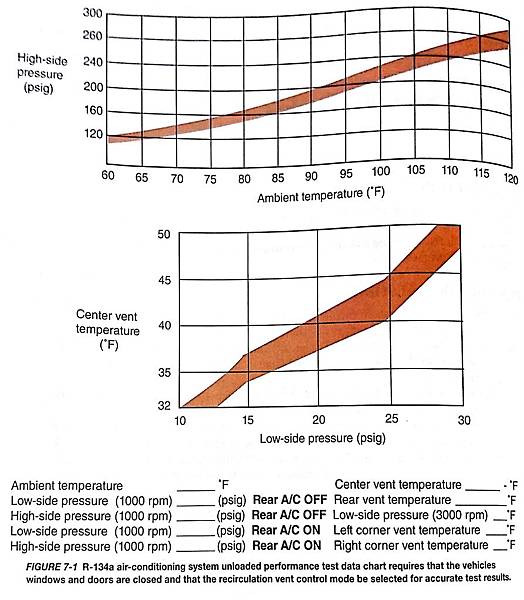

新建檔案 2017-02-15 (1)_1(1).jpg

舉例: 環境溫度華氏95 高壓必須在185~210PSIG

         低壓若是為20PSIG 中央出風口溫度必須低於華氏41度



冷氣系統效能表格

非常簡易 一般人也可以用 需要溫度計 冷媒表(有表的話可以判斷問題)

將所有車門窗關閉 只留駕駛座窗戶 15cm

打開冷氣 開到最冷 風速開到最大 出風口調至中央 室內循環

運轉5分鐘

紀錄:中央出風口溫度(Maximum Center Discharge Air Temperature)

        高壓 (High Side)

        低壓(Low Side)

        相對溼度(Relative Humidity)

比較下列圖表 就可以知道 在不同環境溫度 相對濕度  出風口溫度至少應達到多少標準

以及正常的 高低壓範圍

在台灣相對濕度大概都在60~80% 很少會低於50%以下

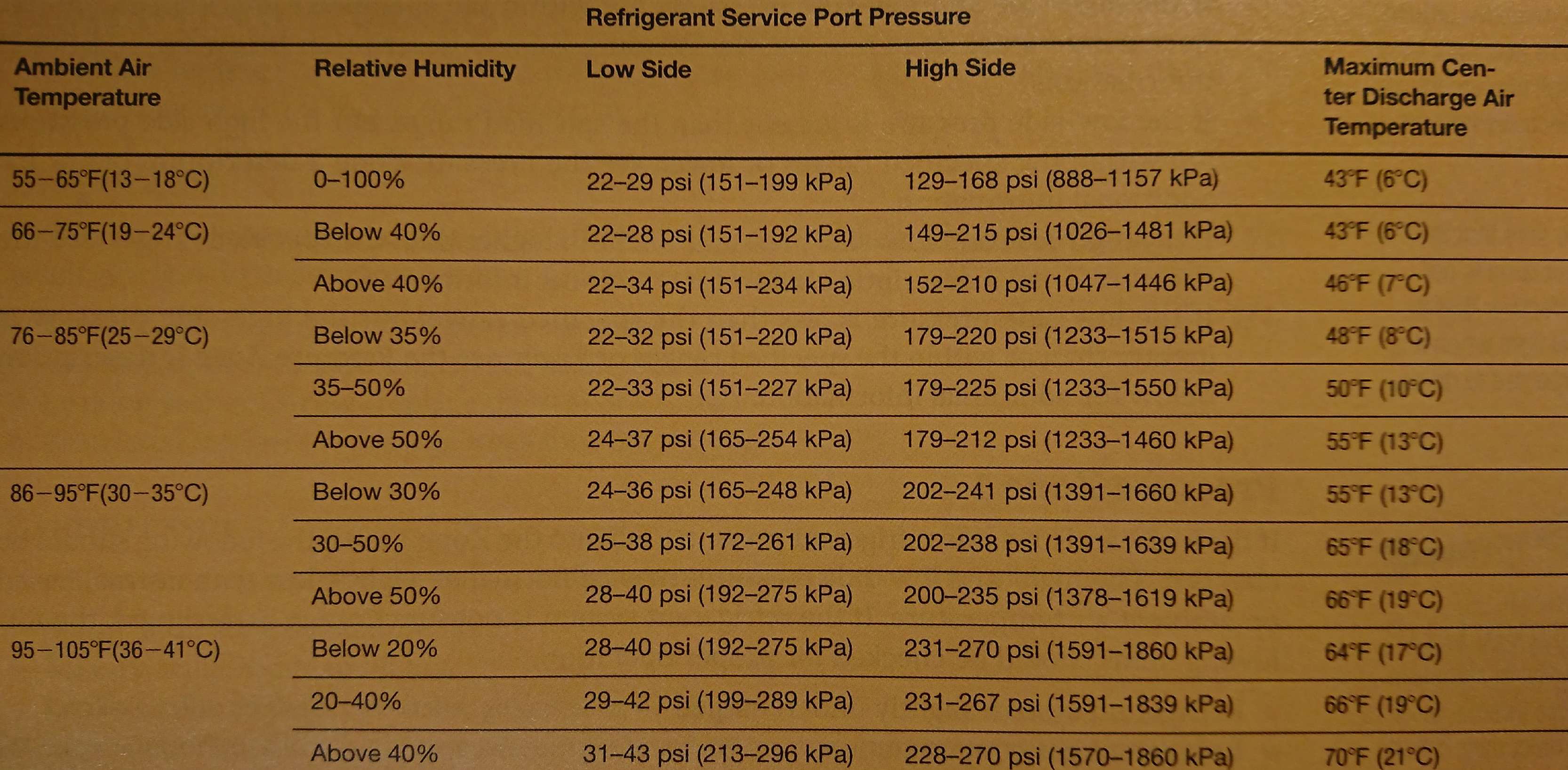

R134A冷媒  環境溫度 相對濕度 高低壓數值 中央出風口溫度圖表

新建檔案 2017-05-03_1.jpg

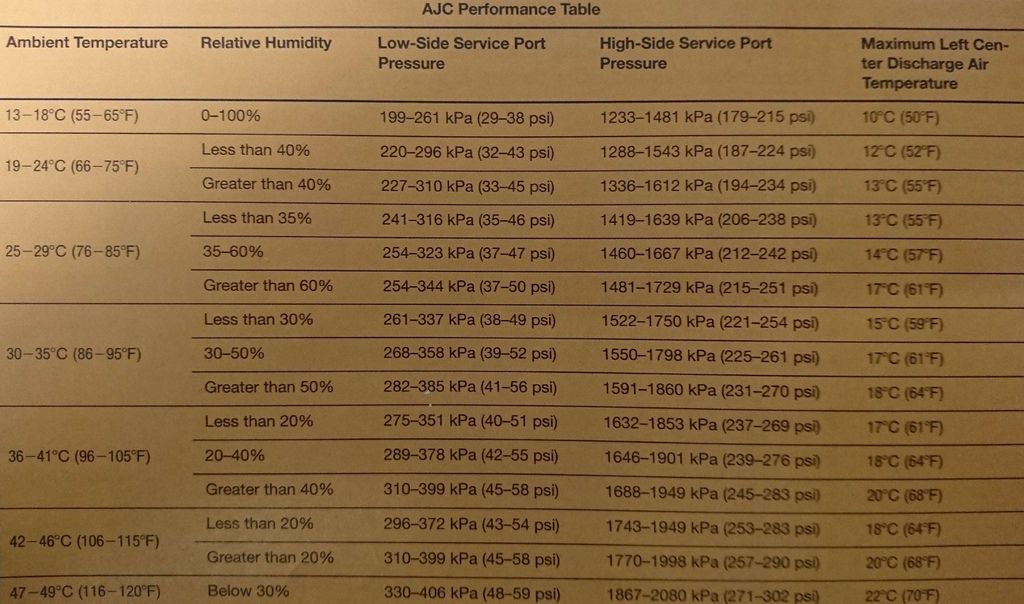

R1234YF冷媒  環境溫度 相對濕度 高低壓數值 中央出風口溫度圖表

新建檔案 2017-05-03_2.jpg
